Coolpad E560 datu atjaunošana no eMMC

Piedāvāju nelielu ieskatu datu atjaunošanā no bojāta telefona Coolpad E560. Telefonu nebija iespējams ieslēgt. Plates bojājumu dēļ, ISP pieslēgums nedeva rezultātu. eMMC tika atlodēts. Pārbaudīju ISP pieslēguma punktus, viss pareizi. Piedāvāju pārbaudītu informāciju ISP pieslēgumam.

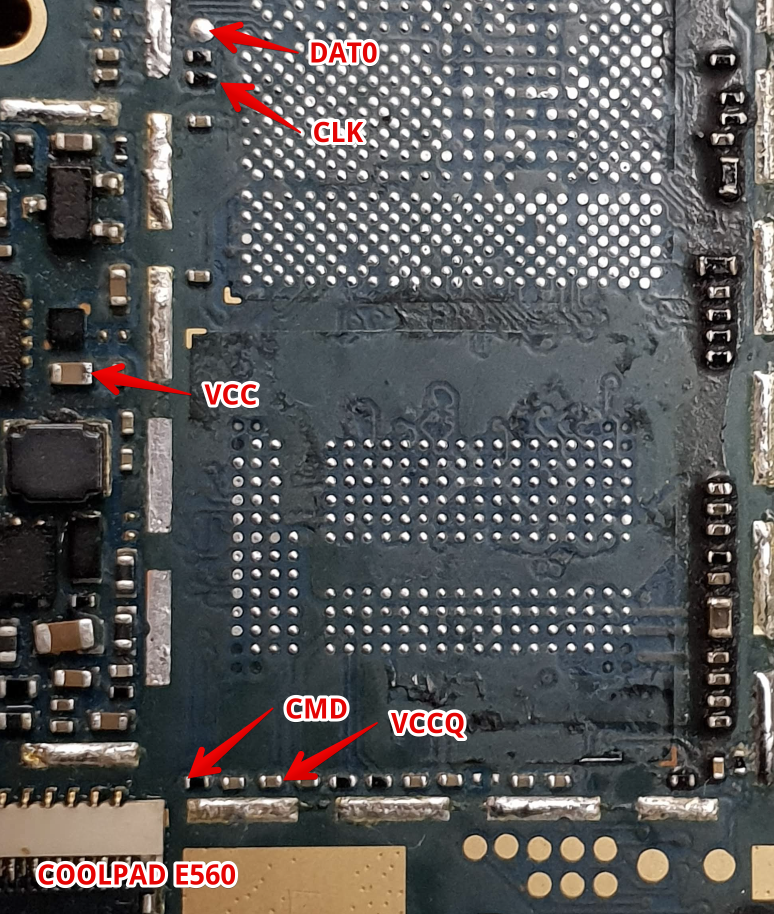

Coolpad E560 ISP

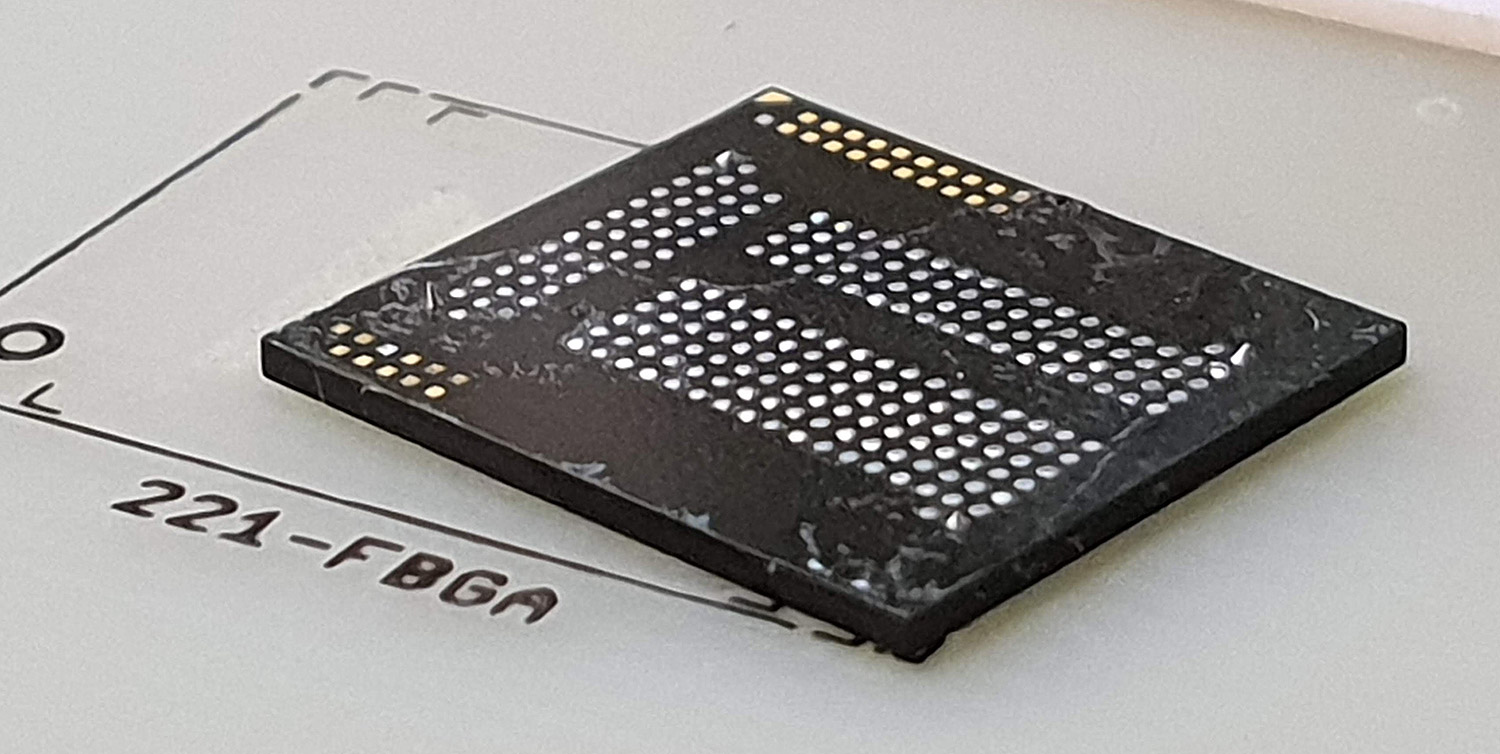

eMMC mikroshēmas nolasīšanai lietoju UFI-box. Joprojām lietoju FBGA-221 ligzdu, kura nāca līdzi iekārtai. Šai ligzdai nav pozicionēšanas rāmītis un pagāja laiks, kamēr iemanījos pozicionēt mikroshēmu. Triks ir ļoti vienkāršs - stūros uz kontaktu laukumiņiem uzlodējam mazus izvirzījumus tā, lai tie brīvi ievietotos ligzdas caurumos. Stūros ir no kontaktu adatām brīvi caurumi. Izvirzījumi iekrīt šajos caurumos un mikroshēma ļoti precīzi nostājas savā vietā.

FBGA-221 eMMC

Tālāk eMMC nolasīšana.

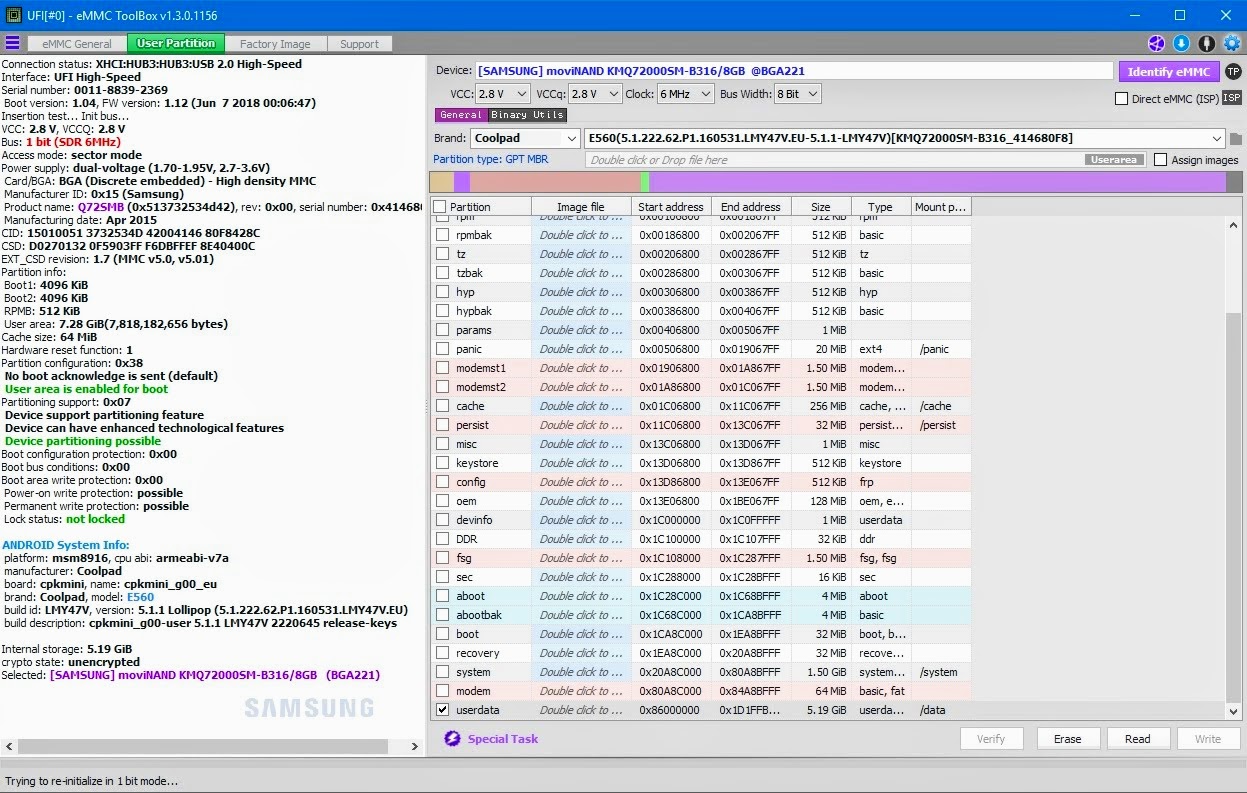

UFI Box eMMC reading parameters

Mikroshēmas tehniskie dati un nolasīšanas iestatījumi ir redzami attēlā.

UFI BOX

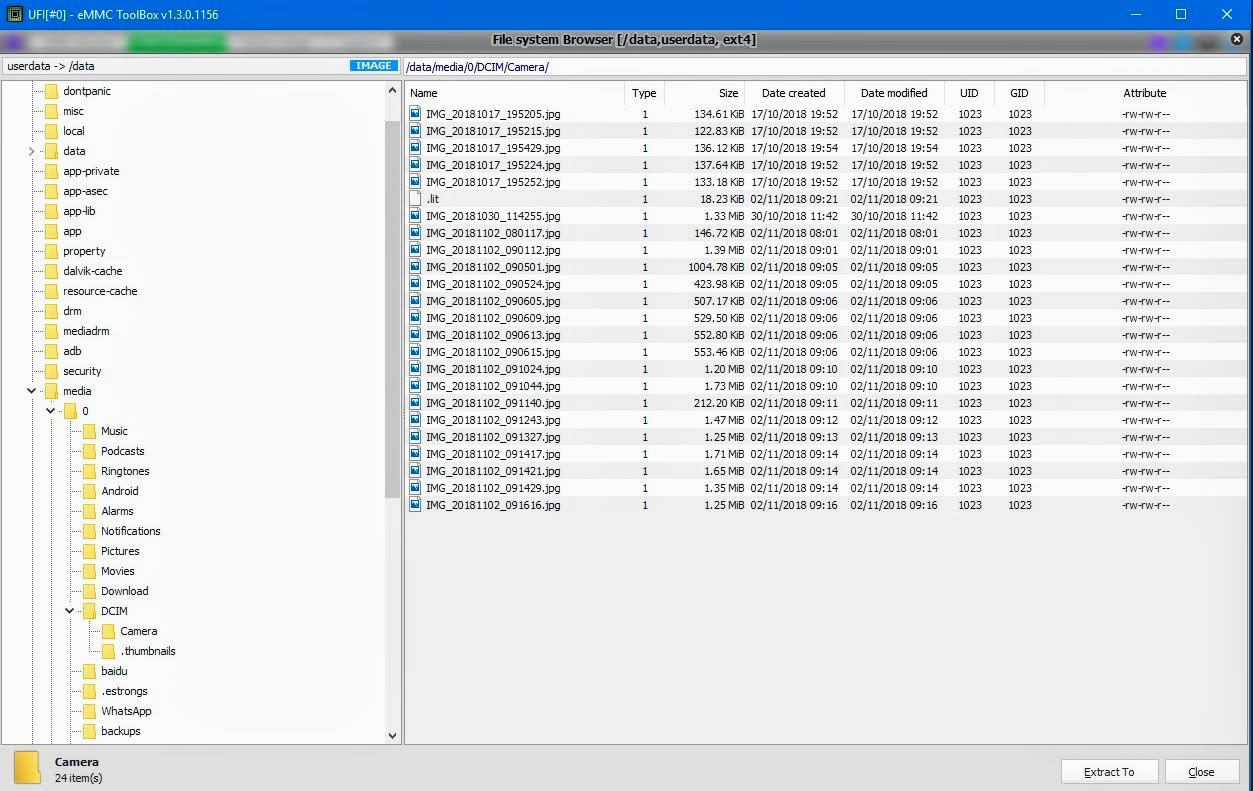

Pie attēliem un video var tikt klāt pašā UFI-box. Es praktizēju visas mikroshēmas nolasīšanu image failā. Iegūto image failu iespējams atvērt un analizēt ar dažādiem rīkiem, piemēram, UFI-eMMC-ToolBox, Autopsy, AndroidExtractor. Iespējams iegūt sms saraksti, zvanu vēsturi, kontaktu sarakstu, u.c. vērtīgu informāciju.

Šādu datu atjaunošanas procedūru iespējams veikt gadījumos, kad dati nav šifrēti. Jaunākiem telefonu modeļiem dati tiek šifrēti, kas būtiski apgrūtina off-chip datu atjaunošanu.
